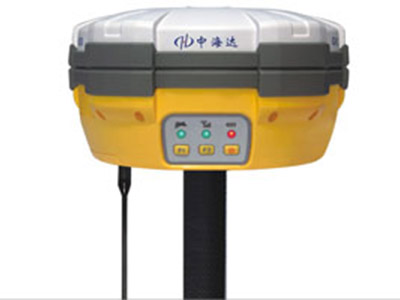

V50 GNSS RTK系统

V50 完全无缝兼容徕卡、天宝等国际品牌CORS参考站

优选10大创新点：

    ◆ 采用国际位于前列的天宝 BD970 多星多系统内核

    ◆ 内置收发一体电台，基准站与移动台完全互换

    ◆ 内置 1+X 多模通讯单元

    ◆ 超长距离外挂电台随心选配

    ◆ 具有防水、防尘、防摔性能

    ◆ 智能化故障自我诊断功能

    ◆ 双倍电池容量，单块容量4400mAh

    ◆ 双 GPRS 通信功能 (选购)

    ◆ 配置多功能 RTK 手簿 iHand10系列

    ◆ 语音导航 RTK 手簿软件

    众多业内高级科技集于一身，V60 给予您革新性的用户体验。

在以 V8 为代表的成熟产品的基础上进行了 100 多项技术改进，这其中包括：

    a) 人体工程学按键面板设计，由两个按键变为三个按键，由薄膜按键变为触点按键，用户操作步骤减少 50%，故障率降低 50%，防水能力提高 50%。

    b) 多方位天线高标志线、方便用户高精度仪器高的测量需求。

    c) 全部布线采用 FPC 可靠的电路单元连接设计，故障率显著减低。

    d) 高性能的μModule 电源设计，减少电力损失 10%，更环保。

    e) 采用美国通用公司柔性纳米材料外壳、抗冲击、耐磨能力显著提高。

 ……

    100 多项的革新，代表中海达公司对产品的执着追求！

采用国际位于前列的天宝BD970多星多系统内核

    220个信道，支持多星GNSS系统

    天宝 BD970 GNSS 系统模块不仅支持包括美国的 GPS L2C、L5 以及俄罗斯的 GLONASS L1/L2 信号在内的各种卫星信号，还能够跟踪欧盟伽利略卫星系统 GIOVE-A 和 GIOVE-B 实验卫星，并已经为中国北斗系统做好准备。

成熟的天宝Maxwell 6技术

    新的天宝高精度高性能定位 Maxwell? 6 技术，能为您带来无以伦比产品体验：减少机载多路径效应，成熟的低仰角跟踪技术，显著提高的 RTK初始化功能，强悍的环境适应能力，先进的高程增强解算技术，使 RTK 在高程测量中也同样出色……

内置收发一体电台，基准站与移动台完全互换

    ◆ V50 内置可调功率的低功耗收发一体电台模块，不需要外挂电台可进行小范围 (10km) 作业，轻便快捷

    ◆ V50 在内置电台的作业中，利用 2 块共 8800mAh 的内置电池，无需任何外部电池，就能满足 16 个小时的连续作业

    ◆ 任何作业模式下，基准站与移动台完全一样，所有主机自由组合与切换，极大提高产品使用效率

    ◆ 接入 CORS 系统作业时，基准站可做移动站使用，不再闲置浪费

业内内置 1+X 多模通讯单元

    1+X 模式自由配置通讯单元，标配内置 1 个基本 GPRS 通讯单元，还可根据用户不同需要，自由增加和置换 3G 通讯单元、CDMA 单元、进口电台单元、V8 兼容电台单元、新型高性能电台单元等，满足不同的作业要求，同时方便产品的更换维修。

GPRS 无线数传单元 (标配内置)

    GPRS 无线高速数据传输技术，网络覆盖广，数据传输无距离限制，抗干扰性强，即使在城市复杂环境中也能提供良好的数据传输保障。

PCC进口内置收发一体电台单元 (标配)

    内置进口PCC收发一体电台单元，稳定、高效、距离远。更可与进口品牌 RTK 基站或移动台兼容作业。

3G 无线数传单元 (选购)

    3G 通讯采用了更高的频带和更先进的无线接入技术，具有高速的数据下载能力，并且数据传输更稳定，抗干扰能力更强，满足包括照片，视频在内的大容量数据的无线传输。支持WCDMA 网络，国际通用。

CDMA 无线数传单元 (选购)

    CDMA 宽带无线网络数据传输技术，有较强的抗干扰能力，传输速度快，信号稳定，适用于 RTK 测量高速、连续、大容量数据传输的特殊需求。

兼容 V8 的内置收发一体电台单元 (选购)

    本电台是国产的高品质电台，理想条件下可实现 10 多公里的数据传输，可兼容客户已有 V8 系列 RTK 基准站与移动台。

新型高性能内置收发一体电台单元 (选购)

为满足 V50 对更高数据传输质量的要求，在现有的数据链技术的基础上重新开发新型高性能收发一体电台，更好、更远更低功耗。

超长距离外挂电台随心选配

    兼容 V8 的外挂电台(选购)

    兼容 V8 的外挂电台，在原有成熟稳定的技术上，从发射电台天线到接收模块天线都做了全方位优化，性能大幅提升，并可与原有的V8 RTK 系统兼容作业。

性能优势：

    独立性：外置式，自由装换，使用灵活。

    多频道：具有 100 个 UHF 频道，支持自定义专有频道。

    可选功率：高低功率二档可调，更省电。

    三防特性：防尘，防水，防震特性。

新型高性能外挂电台 (选购 )

    采用国际新电台传输技术，具有超长距离，低功耗，强抗干扰，高安全性的优势。性能与进口电台媲美，适合恶劣环境、特殊要求的作业场合。

    性能优势：

    长距离：同样功率条件下，数据传输距离超过国内外其它数传电台，稳定性高。

    低功耗：依不同需要可调发射功率。

    稳定性：抗干扰能力极强，误码率极低。

    安全性：电源防浪涌，天线开路、短路等保护措施；防尘，防水，防震特性。

业内的 URS 集成数据中转站 (选购)

    URS 是既可以作为基站的外挂电台，也可以实现同频或异频实时转发的收发一体电台，可使作业距离延长到 50Km。

    性能优势：

    独立性：无需外接电缆和外接电池，自由放置。

    高兼容性：具备直发、同频转发，异频转发。

    多频道：具有 116 个 UHF 频道，支持自定义专有频道。

    大功率：5W/10W/20W/60W 可调。

    长距离：大传输距离 50Km（视架设高度而定）

    三防特性：防尘，防水，防震特性。



防水、防尘、防摔性能

    超过 IP67 的三防设计使得水下 2 米浸泡、3 米硬地自然跌落依然能正常使用。

    ◆ 采用美国通用公司柔性纳米材料外壳

    ◆ 加固内部框架设计

    ◆ 双层密封舱防水设计

    ◆ 加宽加厚的多重防水防摔圈设计

智能化故障自我诊断功能

    内置智能化故障自我诊断系统，遇到异常问题及时自动语音播报。无论是出测前的例行检查，还是在作业过程中，通过快捷键操作，独特的语音系统就可以播报各项软硬件是否正常运行，真正做到心中有数。

双倍电池容量，单块容量达4400mAh

    标配 2 块 4400mAh 共 8800mAh 超大容量电池。

    单块电池续航能力比传统电池增加 120%：

    ◆ RTK 移动台作业 12 小时；

    ◆ 静态作业 15 小时；

    ◆  2W 内置电台发射 8 小时。

    双 GPRS 通信功能(选购)

    接收机内置 GPRS 可以无缝兼容当地 CORS，带上网功能的 iHand10G 新型手簿可以同时登陆 CORS 的坐标转换服务器，在采集数据同时在线完成坐标转换的功能、实现 CORS 的数据服务和坐标加密转换服务并行处理，还可以进行实时监控、组织调度、上传数据成果、下载工作任务。

※ 双 GPRS 设计让传统的双蓝牙设计成为累赘。

多功能 RTK 手簿 iHand10G——轻巧全防水防摔

    iHand 10G融合了设计理念，依照国内人体工程学特点，结合野外测量作业使用习惯，重新演绎了 RTK 手簿的定义。

    iHand 10G采用业内高的三防设计，特别加固的结构可承受 1.5 米跌落至硬地，IP67 的防水防尘性能，更适合复杂环境使用。

    iHand 10G采用超轻便托盘设计，在保证强度的前提下作业更轻松，同时配置的大容量锂电池能满足您全天作业要求。

    iHand 10G 在 iHand 10 的基础上全面引入了 GIS 数据采集技术,实现了 RTK 技术与 GIS数据采集技术的完美结合，使 RTK 应用不再局限于传统的测绘领域。

高端的系统配置

    ◆ Windows CE5.0 或 Windows Mobile 6.1 操作系统

    ◆ 533MHz 高速 ARM920T 处理器

    ◆ 512M 超大容量内存

    ◆ 3.5 英寸 NEC 专业级户外彩色带触摸屏

   300万像素高清晰摄像功能

    ◆ 实现 RTK 野外测量实时实景摄像，可进行点之记、测量环境的直观记录

    ◆ 可实现 GPS 坐标与影像属性信息自动匹配标注

蓝牙无线通信功能

    ◆ 过蓝牙可无线协同测距仪、实现偏距测量

高灵敏麦克风录音功能

    ◆ 实现 GPS 坐标与实时语音属性信息自动匹配标注

超强防水、防尘、防摔性能

    ◆ 1.5 米硬地跌落防摔

    ◆ IP67 防水、防尘

专业级 GPS 性能 (选购）

    ◆ 内置高灵敏度抗干扰 GPS 天线

    ◆ 精度：单点定位：5 米       SBAS：1~2 米

GPRS通讯功能 (选购）

    ◆ 可方便实现无线数据传输

    ◆ 接入CORS, 可在采集数据同时在线完成坐标转换

业内语音导航 RTK 手簿软件

    工程宝、电力宝、 测图宝是中海达公司开发的多功能手簿软件，作业过程中语音导航功能，更方便野外测量。

    软件使用直观的图形化操作和人机对话模式，所见即所得，实现了非常人性化的人机交流。

    根据不同的行业特性，软件设计了具有有针对性的应用功能，配置丰富的参数和投影转换，支持多种语言，是一款人性化、专业化、全球化的手簿应用软件。

    ◎ 多平台支持，软件可在 Windows  Mobile、Windows CE 手薄，以及 Windows XP 系统中运行，方便教学，演示，交流

    ◎ 方便、直观、美观的图形化操作界面，让您 5 分钟熟练使用

    ◎ 更安全的全新数据分析模块让你的数据成果确保无虞

    ◎ 丰富完善的辅助计算工具，方位角，夹角，周长，面积……轻松计算

    ◎ 全球化的参数、投影转换，支持西经，南纬及全球范围内的坐标定义，一机在手走遍球

    ◎ 多种配色方案选择，软件界面主题个性化定制

工程宝

    工程宝专门针对道路工程测量行业的应用需求，设计了专用的线路勘查、线路放样等功能，同时采用统一曲线元模型算法解决了传统手簿软件误差积累的缺陷，提升了线路测量精度。

    工程宝支持线路的平断面、纵断面、横断面，三维放样，可视化横断面采集； 平断面支持常用的交点表法定线和线元法（积木法）定线，可以自由的定义出任意形态的线路。

    工程宝特别针对铁路(高铁)工程进行了测量作业优化设计，是铁路(高铁)项目测量工作正确选择。

电力宝

    力宝是电力行业专用的手簿软件，加载了丰富的电力点属性，测量结果可直接与电力行业软件数据交换，并且设计了多种电力行业专用方便的功能。

    电力宝采用全编码作业，全面兼容道亨格式； 辅助工具丰富，操作简洁清晰。配套独立桌面后处理软件，图形可视化编辑，能方便地对数据进行后期处理。

测图宝

    测图宝专门针对需要实时成图作业的工程用户开发，实现测量成果图例化、图形化；提供实用的图形编辑修改功能、完善的地物和图例库，提高外业工作效率；丰富的数据格式导出，方便客户内业成图。

    测图宝实时成图作业，全图例绘制显示，图形编辑功能丰富实用； 丰富数据接口，扩展能力强，软件界面能根据硬件屏幕自动调整。

V50 技术参数

    信号跟踪 GPS： L1 C/A、L2E、L2C、L5

    GLONASS： L1 C/A、L1 P、L2 C/A （仅限于GLONASS M）和 L2 P

    GALILEO：（升级保留）

    SBAS:WAAS,MSAS,EGNOS

    模块技术 天宝 Maxwell 6 高级自定义测量 GNSS 技术

    极低噪声的 GNSS 载波相位测量，1 赫兹带宽内的精度 <1 毫米

    成熟的天宝低仰角跟踪技术

    初始化时间 ＜5 秒

    初始化可靠性 >99.9%

    定位输出 1 Hz、2 Hz、5 Hz、10 Hz、20Hz 和 50 Hz 定位输出（默认10Hz）

    差分支持 CMR、CMR+、RTCM 2.1、2.2、 2.3、3.0、3.1

    输出格式支持 ASCII：NMEA-0183 以及二进制：Trimble GSOF

    定位精度 接收机精度

    ◎ 静态、快速静态精度：平面：±(2.5＋1×10-6D)mm　

                                             高程：±(5＋1×10-6D)mm

    ◎ RTK 定位精度：平面：±(10＋1×10-6D)mm

                             高程：±(20＋1×10-6D)mm

    内置通讯

      ◆ 固定GPRS模块

     ◆ CDMA/3G网络通讯模块（选购）

    ◎ 可选 电信 CDMA 通信服务，支持 WCDMA 3G 通讯功能

    ◎ 可配置双网络通信，如：GPRS+GPRS、GPRS+CDMA、GPRS+3G

       ◆ GM-46V内置收发一体兼容V8电台（选购）

    ◎发射功率在 0.1W、1W、2W 之间可调

    ◎ 电台频段 450MHz～470MHz，100 个频道可灵活切换

    ◎ 19.2Kbps 无线传输速率

       ◆ GM-46PV 内置收发一体兼容进口电台（选购）

    ◎ 兼容天宝、徕卡各种 RTK 产品的数传电台

    ◎发射功率在 0.1W、0.5W、1W 之间可调

    ◎ 电台频段 460MHz～470MHz，32 个频道可灵活切换，用户可自行修改频率表

    ◎ 19.2Kbps 无线传输速率

       ◆ GM-46XV 内置收发一体高性能新型电台（选购）

    ◎发射功率在 0.1W、0.5W、1W 之间可调

    ◎ 电台频段 460MHz～470MHz，24 个频道可灵活切换，用户可自行修改频率表

    ◎  19.2Kbps 无线传输速率

外部电台

◆ V8电台（选购）

    电台频段 450MHz～470MHz，19.2Kbps 无线传输速率，100 个频道可灵活切换

    ◆ Lc400电台（选购）

    发射功率：5W

    电台频段 460MHz～470MHz，24 个频道可灵活切换

    ◆ UH-6000中继电台（选购）

    无需外接电缆和外接电池，离基站 5Km 内自由放置。

    具备直发、同频转发，异频转发。

    具有116 个UHF 频道，支持自定义专有频道。

    5W/10W/20W/60W 可调。

    接口

    ◎ 2 个 RS-232 串行口

    ◎ 2 个外接直流电源输入口（复用）

    ◎ 1 个蓝牙无线通信口

    ◎ 1 个 USB 接口（复用）

    ◎ 1 个 GSM 或 CDMA 用 SIM 卡插槽

    功能和指标灯

    ◎ 3 个面版按键：1个电源键，2 个功能键，

    ◎ 3 个指示灯：1 个卫星指示灯(单色灯)，1 个通讯指示灯(双色灯)，1 个电源指示灯(双色灯)

    电气物理特性 内存：64M   主机功耗：2.5W

    输入电压：直流 6~36V

    电池：高容量锂电池 4400mah/块（2 块），单块电池 GPRS 移动站工作时间 12 小时

    体积：φ19.5cm×10.4cm

    重量：1600g（含锂电池）

    环境特性 三防： IP67  抗 3 米自然跌落，抗 2 米水下浸泡，完全防止粉尘进入

    工作温度：-45℃～65℃，存储温度：-55℃～85℃

iHand 10 手簿技术参数

    系统配置 操作系统：Windows CE 5.0或Windows Mobile 6.1

    处理器：533MHz 高速 ARM920T 处理器

    内存：128MB SDRAM

    内置 512M Flash 闪存，支持 1G 或更大闪存

    显示：3.5 英寸 NEC 专业级户外彩色触摸屏

    GPS特性

    （选配） 20 通道 GPS

    16 通道 L1+ 载波相位 GPS

    支持 SBAS（WAAS,EGNOS,MSAS）

    内置高灵敏度抗干扰 GPS 天线

    更新率：1Hz

    优选定位时间：60 秒（典型）

    定位精度

    （选配） 单点定位：5 米

    SBAS：1-3 米

    PPP (利用 SBAS 信息)技术：0.8-1.5 米

    PPP (利用 IGS 网络数据)技术：0.5 米

    差分后处理：0.5 米

    通讯接口 内置蓝牙、USB 接口,支持 WIFI

    内置 3G 通信 SIM 卡插槽（选购）

    内置密封 Micro SD 卡槽，可无限扩展

    电源性能 内置 7.6V 锂电池，2000mAh可连续工作 10 小时以上，支持在线充电

    应用功能 内置 3G 通信模块，具备远程无线通讯功能（选购）

    内置 200 万像素摄像头，具备影像标注功能

    内置麦克风，具备语音标注功能

    物理性能 大小：14cm×8cm×3.5cm

    重量：360g (含电池)

    工作温度：-60℃～+70℃

    存储温度：-40℃～+80℃

    防尘防水：IP67

    防震：抗1.5 米自由跌落

V50 完全无缝兼容所有 CORS系统

    HD-CORS 连续运行参考站系统

    中海达是研究 CORS 技术厂家，具有成熟专业的单基站、网络 CORS 系统硬件和软件核心技术，在全国已经建设了单基站近 200 个，占国产 CORS 市场近一半份额；并先后在河南南阳市、广西桂林市海南海口市、黑龙江穆棱市等地建立了多个国际水平的网络 CORS 系统。

VNet6 专业 GNSS 参考站接收机

    VNet6 具有传统参考站接收机无法比拟的优势，专业的硬件和软件设计更适合长期、持续、稳定、精确的工作要求；方便的网页远程控制，使基站管理和数据管理变得非常轻松。

    ◎ 基于 Linux 操作系统的设计

    ◎ 支持所有 GNSS 信号接收

    ◎ 高精度测量技术

    ◎ 20Hz 的数据更新率

    ◎ 六种数据传输模式

    ◎ 海量数据存储、数据下载、数据流传输

    ◎ 多任务同时运行

    ◎ 网络远程访问

    ◎ 宽电压多模式供电

    ◎ 丰富的数据接口方案

    ◎ 高级的兼容性

    ◎ 工业级标准设计

ZNetVRS 成熟的 CORS 参考站网软件

    参考站网软件是 CORS 的灵魂，是实施 CORS 功能的管理、控制、调度、指令的集合和枢纽。中海达 ZNetVRS GNSS 参考站网软件融合了中海达多年的 CORS 技术和高校的科研成果，完全媲美国际同类软件，能为系统建设提供稳定运行和持续升级的服务保障。

    ◎ 中海达的 BCT 技术，适用于各种参考站的应用

    ◎ 模块化设计，具有丰富的功能，满足各种高级应用需求。

    ◎ 8种通讯方式，可方便对参考站进行控制、数据管理。

    ◎ 智能监测数据质量及系统硬件的工作情况，自动发出警报。

    ◎ 可通过互联网监控各台站系统运行状况。

应用领域

    施工放样

    丰富的点、线放样功能，辅以图形化的操作指导，给您的工程施工节约更多成本

电力交通

    方便的电力测向、测距、角度计算功能；全面实用的公路测设、中桩、边桩测量，纵、横断面测量功能

CORS 应用

    面向 CORS 系统的应用，只需一台 RTK 移动台即可接收 CORS 差分信号进行数据采集、施工放样等所有的作业

CORS 建站

    HD-CORS 融合了中海达多年的成熟建站技术，具有运行稳定，传输距离长等优点，是城市连续参考站系统的优选解决方案

控制测量

    一次投资，多重功能，V50 的双频静态测量精度满足任何控制测量要求，配套成熟的专业数据解算软件，可助您完成各种高精度的控制测量工作

数据采集

    面向 GIS 系统设计的手簿操作软件，灵活的编码功能，满足您快速高效的野外数据采集需要

水上测量

    配套中海达测绘权威的海洋测量、海洋成图软件及测深仪，轻松实现水下地形测量工作，彻底改变传统的水上测量作业模式

施工定位（水上）

    配合中海达海洋施工定位软件， V60系统助您精准完成抛石、铺排、打桩等海洋工程，满足海上工程的特殊要求
